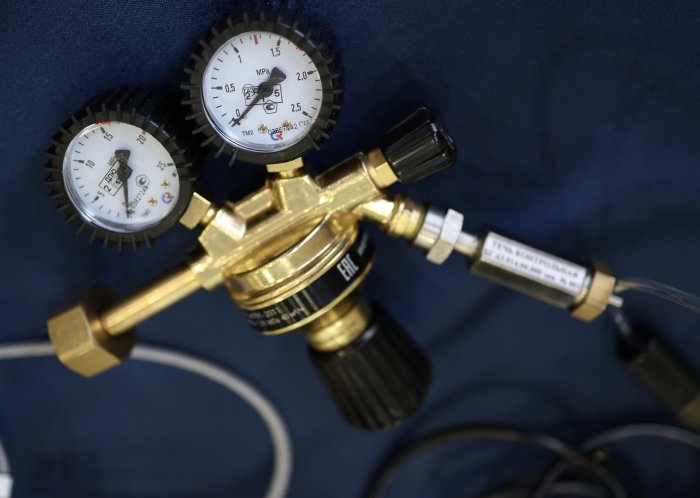

Госреестр средств измерений 78607-20: Гелит-1 и Гелит-2
Что означает запись ГРСИ
Запись 78607-20 относится к средствам измерений "Меры потока (течи гелиевые) Гелит 1, Гелит 2". Для пользователя гелиевого течеискателя это не просто справочная строка: она связывает изделие с утвержденным описанием типа, методикой поверки, межповерочным интервалом и допустимыми метрологическими характеристиками.
В практической заявке номер ГРСИ помогает проверить, что речь идет именно о мере потока пробного газа для контроля герметичности, а не о произвольном технологическом источнике гелия. Но сам номер реестра не заменяет паспорт конкретного экземпляра: фактическое значение потока, заводской номер, дата поверки и условия применения берутся из документов поставки.
Основные данные по записи
| Параметр | Данные для Гелит-1 и Гелит-2 |
| Номер по Госреестру | 78607-20 |
| Наименование типа | Меры потока (течи гелиевые) |
| Модификации | Гелит 1, Гелит 2 |
| Назначение | Меры потока пробного газа при контроле герметичности с помощью гелиевых течеискателей |
| Производство | Серийное |
| Действие утверждения типа | до 29.06.2030 |
| Производитель / заявитель | Саранский филиал АО "НИИ технической физики и автоматизации", г. Саранск |
| Документ поверки | МП 231-0074-2019 |
| Межповерочный интервал | 1 год для Гелит-1; 2 года для Гелит-2 |
Эти сведения удобно указывать в техническом задании, протоколе входного контроля и в перечне средств контроля герметичности на участке. Для закупки важно отдельно запросить форму документов на конкретный экземпляр и тип присоединения к вакуумной линии или течеискателю.
Метрологические характеристики
| Характеристика | Гелит-1 | Гелит-2 |
| Значение воспроизводимого потока при температуре 27 ± 0,5 °С | от 7×10^-10 до 2×10^-8 Па·м³/с | от 3×10^-11 до 7×10^-10 Па·м³/с |
| Предел допускаемой относительной погрешности | ±15 % | ±20 % |
| Температурная поправка к потоку | от 2,5×10^-2 до 3,5×10^-2 1/°С | от 2,5×10^-2 до 3,5×10^-2 1/°С |
| Нормальные условия для характеристики | 26,5 … 27,5 °С; влажность до 80 %; 86 … 106 кПа | 26,5 … 27,5 °С; влажность до 80 %; 86 … 106 кПа |
| Рабочие условия | +10 … +40 °С; влажность до 80 %; 86 … 106 кПа | +10 … +40 °С; влажность до 80 %; 86 … 106 кПа |
Главный практический вывод: Гелит-1 и Гелит-2 выбирают не по названию, а по требуемому потоку относительно браковочного предела и устойчивого диапазона течеискателя. Если норма герметичности находится близко к нижнему пределу чувствительности установки, дополнительно проверяют фон, время отклика и влияние объема линии.
Конструкция и принцип действия
В описании типа течь гелиевая описана как герметичный металлический баллон с выходной трубкой и проницаемым элементом. Внутри находится газообразный технический гелий. Поток образуется за счет диффузии гелия через проницаемый элемент из кварцевого или молибденового стекла; толщина стенки, площадь элемента и давление гелия задают диапазон воспроизводимого потока.
Такой принцип отличается от простого отверстия или неплотности: поток зависит от температуры, а значение должно сопоставляться с условиями поверки. Поэтому в производственной инструкции полезно фиксировать температуру течи, состояние течеискателя, фон гелия, схему подключения и время стабилизации сигнала.
Технические характеристики и комплектность
| Параметр | Значение |
| Габаритные размеры | диаметр не более 43 мм; длина не более 212 мм |
| Масса | не более 0,25 кг |
| Средний срок службы | 10 лет |
| Программное обеспечение | отсутствует |
| Пломбирование | не предусмотрено |
| Комплект поставки по описанию типа | мера потока Гелит-1 или Гелит-2, паспорт, методика поверки |
При приемке не стоит ограничиваться названием "Гелит-1" или "Гелит-2". Нужно сверить паспортный поток, заводской номер, дату поверки, единицы измерения, присоединение, состояние корпуса и соответствие комплекта заявленной схеме контроля.
Поверка и прослеживаемость
Поверка выполняется по методике МП 231-0074-2019. В описании типа для поверки указаны эталоны единицы потока газа в вакууме в диапазонах, соответствующих Гелит-1 и Гелит-2. Для пользователя это означает, что результат должен быть прослеживаемым не только по названию изделия, но и по документу конкретного экземпляра.
Для Гелит-1 межповерочный интервал составляет 1 год, для Гелит-2 — 2 года. Если течь используется как часть системы входного контроля или приемо-сдаточных испытаний, дату следующей поверки лучше хранить рядом с методикой испытаний и протоколом настройки течеискателя.
Как использовать эти сведения в заказе
В запросе на поставку или подбор указывают:
- требуемую норму герметичности или браковочный предел;
- метод контроля: вакуумный, щуповой, камера, линия, стенд;
- модель течеискателя и его рабочий диапазон;
- нужный диапазон потока и допустимую погрешность;
- тип присоединения: KF16, KF25, KF40 или другой переходник;
- необходимость паспорта, свидетельства или сведений о поверке;
- рабочую температуру и условия эксплуатации.
Такой формат запроса помогает подобрать не просто "течь из Госреестра", а рабочую связку: Гелит-1 или Гелит-2, адаптер, документы и процедуру проверки.
