Гелиевая течь Гелит-2

• Реестр СИ РФ № 78607-20
• Интервал поверки 2 года
• Наименьшие потоки

Гелит-2 — эталонная диффузионная мера потока гелия для самых малых воспроизводимых потоков: от 3·10⁻¹¹ до 7·10⁻¹⁰ Па·м³/с. Внесена в Государственный реестр средств измерений РФ (запись 78607-20, общая с Гелит-1). Именно эта модификация применяется, когда стенду или течеискателю необходимо подтвердить чувствительность на уровне I класса герметичности по ГОСТ Р 50.05.01-2018.

Назначение

Гелит-2 задаёт контрольную точку в области сверхмалых потоков: по ней проверяют порог чувствительности высоковакуумных стендов контроля герметичности, аттестуют методики испытаний и калибруют гелиевые течеискатели перед ответственными измерениями. Экземпляр с конкретным значением потока подбирается при заказе.

Принцип действия и конструкция

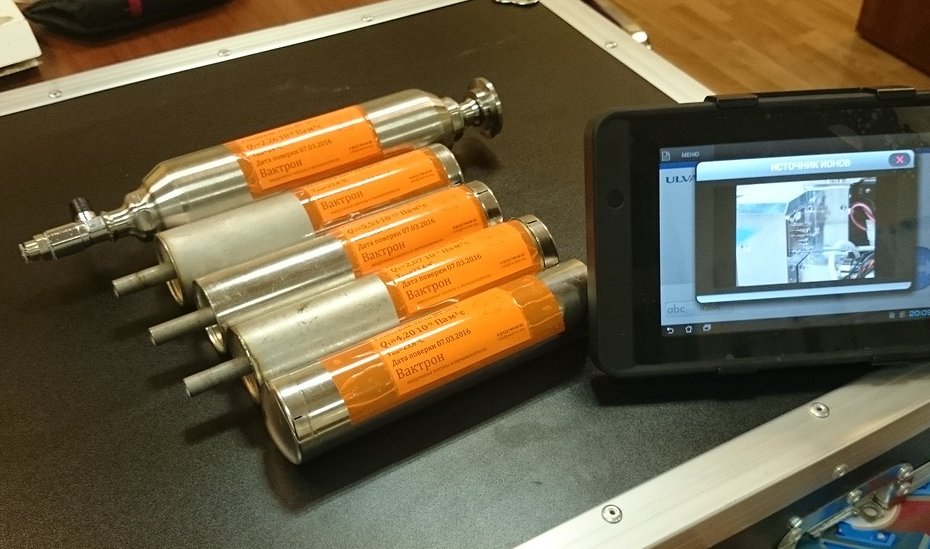

Конструктивно Гелит-2 идентична Гелит-1: герметичный баллон из нержавеющей стали, внутри — шарообразная колба из кварцевого или молибденового стекла, заполнение гелием 6–100 кПа. Отличие — в проницаемом элементе и давлении заполнения, которые задают меньший поток. Диффузия гелия сквозь стенки колбы обеспечивает стабильный во времени поток при заданной температуре.

Почему у Гелит-2 интервал поверки 2 года

Малый поток означает малый расход гелия из баллона: запас газа расходуется медленнее, и метрологические характеристики дольше остаются в допуске. По данным изготовителя интервал между поверками Гелит-2 составляет 24 месяца (у Гелит-1 — 12 месяцев). В описании типа СИ интервал не нормируется, поэтому ориентируйтесь на паспорт конкретного экземпляра.

Подключение

Как и Гелит-1, течь стыкуется с вакуумной системой штатной трубкой, через переходник П-КФ25 (фланец KF-25) или в составе калибровочного узла с клапаном отсечки К-КФ25. Внешнее подключение исключает нагрев меры от работающего прибора — в отличие от встроенных течей.

Проверка чувствительности всей установки

На крупных стендах с внешней откачкой до анализатора течеискателя доходит лишь часть гелия. Установив Гелит-2 как внешнюю течь рядом с объектом контроля, определяют коэффициент передачи K = Q_изм/Q_эт и время отклика системы — это подтверждает чувствительность всей установки на уровне сверхмалых потоков. Методика и рекомендации — на странице «Подбор гелиевой течи».

Поверка

Методика поверки МП 231-0074-2019, средства поверки — государственные эталоны единицы потока газа в вакууме (рег. №№ 3.БКВ.0044.2017 и 3.БКВ.0046.2017, диапазоны 7·10⁻¹⁰–2·10⁻⁸ и 3·10⁻¹¹–7·10⁻¹⁰ Па·м³/с). Проверка действующей поверки экземпляра — по заводскому номеру во ФГИС «Аршин»; см. «Поверка и реестр».

Вопросы и ответы

Почему у Гелит-2 погрешность ±20 %, а не ±15 %?

Так нормировано описанием типа СИ: чем меньше воспроизводимый поток, тем сложнее его аттестовать, поэтому пределы допускаемой относительной погрешности у Гелит-2 шире, чем у Гелит-1. Встречающееся в рекламных материалах значение «15 %» для Гелит-2 первичным документом не подтверждается.

Какую течь выбрать — Гелит-1 или Гелит-2?

Отталкивайтесь от порога браковки вашей методики: если контролируемый поток лежит ниже 7·10⁻¹⁰ Па·м³/с — нужна Гелит-2, если выше — Гелит-1. Пошаговый алгоритм — в руководстве по выбору, помощь специалистов — на странице подбора.

Характеристики приведены по первичным документам (описание типа СИ, методика поверки, данные изготовителя). Дата проверки данных: 2026-07-03.
