Гелиевая течь Гелит-1

• Реестр СИ РФ № 78607-20
• Поставка с поверкой
• ГОСТ Р 50.05.01-2018

Гелит-1 — эталонная диффузионная гелиевая течь (мера потока), внесённая в Государственный реестр средств измерений РФ. Применяется для калибровки гелиевых масс-спектрометрических течеискателей и подтверждения чувствительности стендов контроля герметичности. Каждый экземпляр поставляется с паспортом; по запросу оформляется свидетельство о поверке.

Назначение

Мера потока воспроизводит стабильный, известный по величине поток гелия. Подключив её к течеискателю, оператор сравнивает показания прибора с паспортным значением и тем самым проверяет чувствительность измерительного тракта перед испытаниями на герметичность. Диапазон Гелит-1 подходит, в частности, для задач контроля II класса герметичности по ГОСТ Р 50.05.01-2018; конкретный экземпляр подбирается под требуемый участок диапазона при заказе.

Принцип действия и конструкция

Поток формируется диффузией гелия сквозь проницаемый элемент — шарообразную колбу из кварцевого или молибденового стекла, размещённую внутри герметичного баллона из нержавеющей стали. Баллон заполнен газообразным техническим гелием до давления от 6 до 100 кПа. Толщина стенки колбы, площадь её поверхности и давление заполнения определяют величину воспроизводимого потока. С торца баллона выведена трубка для присоединения к вакуумной системе.

Подключение к течеискателю

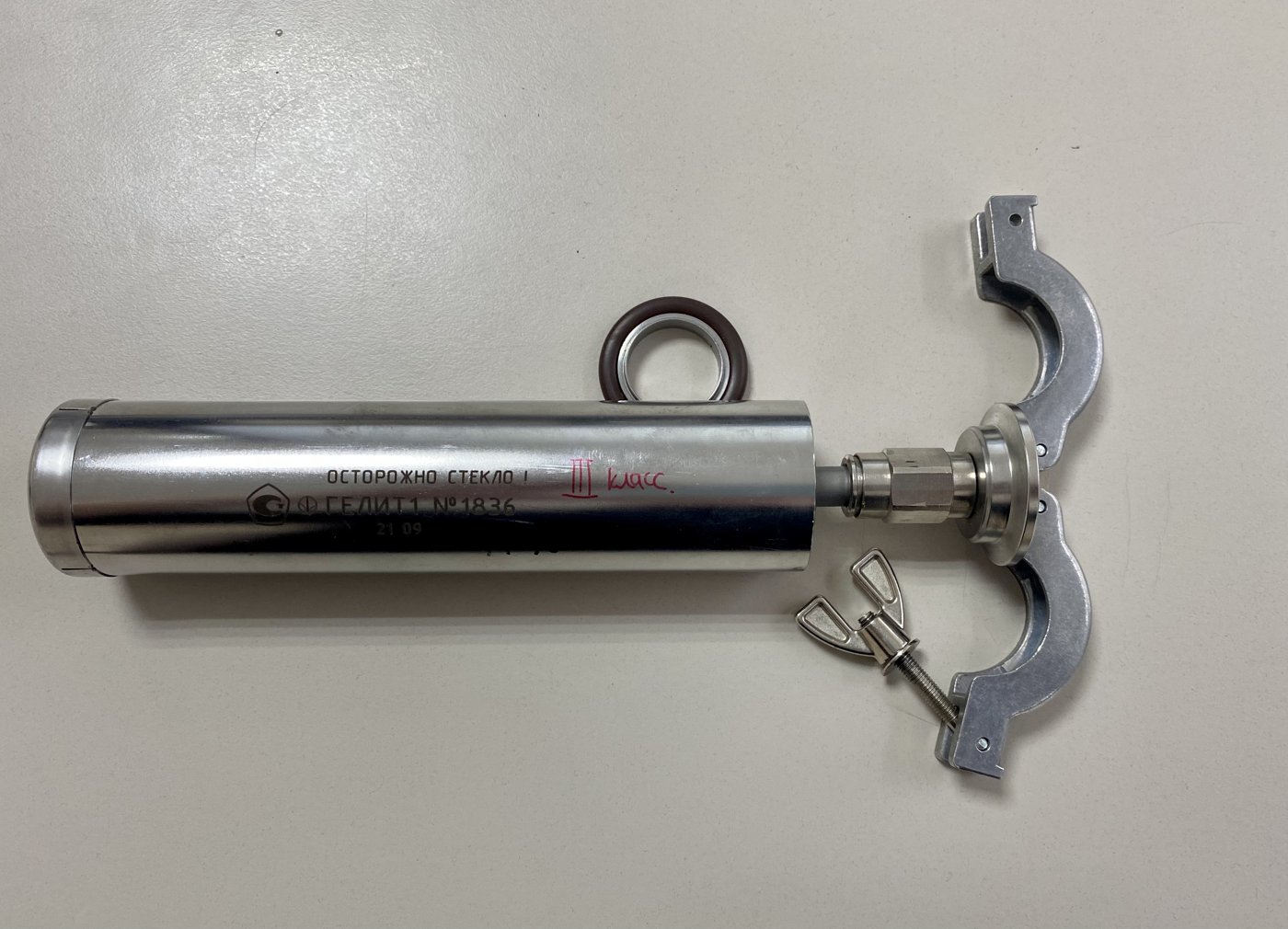

Штатная присоединительная трубка стыкуется с вакуумной системой напрямую или через переходник П-КФ25 со стандартным фланцем KF-25. Для оперативного включения и перекрытия эталонного потока рекомендуется клапан отсечки К-КФ25: он избавляет от лишнего гелиевого фона между проверками.

Проверка чувствительности всей установки

При испытании крупных объектов часть гелия удаляется внешними насосами вакуумной системы и не попадает в течеискатель — показание прибора оказывается ниже фактического потока. Гелит-1, установленная как внешняя течь в точке, приближенной к объекту контроля, позволяет определить коэффициент передачи установки K = Q_изм/Q_эт и время отклика — то есть подтвердить чувствительность всего испытательного стенда, а не только прибора. Методика — на странице «Подбор гелиевой течи».

Поверка

Поверка выполняется по методике МП 231-0074-2019 «ГСИ. Меры потока (течи гелиевые) Гелит 1, Гелит 2. Методика поверки» (утверждена ФГУП «ВНИИМ им. Д.И. Менделеева» 16.12.2019) на государственных эталонах единицы потока газа в вакууме. Интервал между поверками — 12 месяцев по данным изготовителя. Знак поверки наносится на свидетельство о поверке и (или) паспорт; действующую поверку конкретного экземпляра можно проверить по заводскому номеру во ФГИС «Аршин» — подробнее на странице «Поверка и реестр».

Условия эксплуатации, хранения и обращения

• температура окружающей среды от +10 до +40 °C, относительная влажность не более 80 %, атмосферное давление 86–106 кПа;
• паспортное значение потока нормировано при (27 ± 0,5) °C — при другой температуре применяется температурная поправка (2,5–3,5)·10⁻² 1/°C (см. статью о влиянии температуры);
• после транспортировки дайте течи стабилизироваться при рабочей температуре;
• проницаемый элемент — стеклянный: оберегайте изделие от ударов и падений («Осторожно, стекло»);
• храните течь с закрытым клапаном отсечки, ведите журнал применения;
• пломбирование не предусмотрено конструкцией.

Вопросы и ответы

Чем Гелит-1 отличается от Гелит-2?

Диапазоном потока и погрешностью: Гелит-1 воспроизводит 7·10⁻¹⁰–2·10⁻⁸ Па·м³/с с погрешностью ±15 %, Гелит-2 — 3·10⁻¹¹–7·10⁻¹⁰ Па·м³/с с погрешностью ±20 %. Подробное сопоставление — на странице сравнения.

Можно ли подключить Гелит-1 к импортному течеискателю?

Да. Через переходник П-КФ25 течь стыкуется с любым прибором, имеющим вход KF-25 (NW25), включая распространённые зарубежные модели.

Что входит в комплект?

Мера потока, паспорт ТДМК0.339.022 ПС и методика поверки МП 231-0074-2019. По запросу — свидетельство о поверке.

Характеристики приведены по первичным документам (описание типа СИ, методика поверки, данные изготовителя). Дата проверки данных: 2026-07-03.
