Переходник П-КФ25 для течей Гелит

• Фланец KF-25 / NW25
• Нержавеющая сталь
• Контроль обдувом 100 %

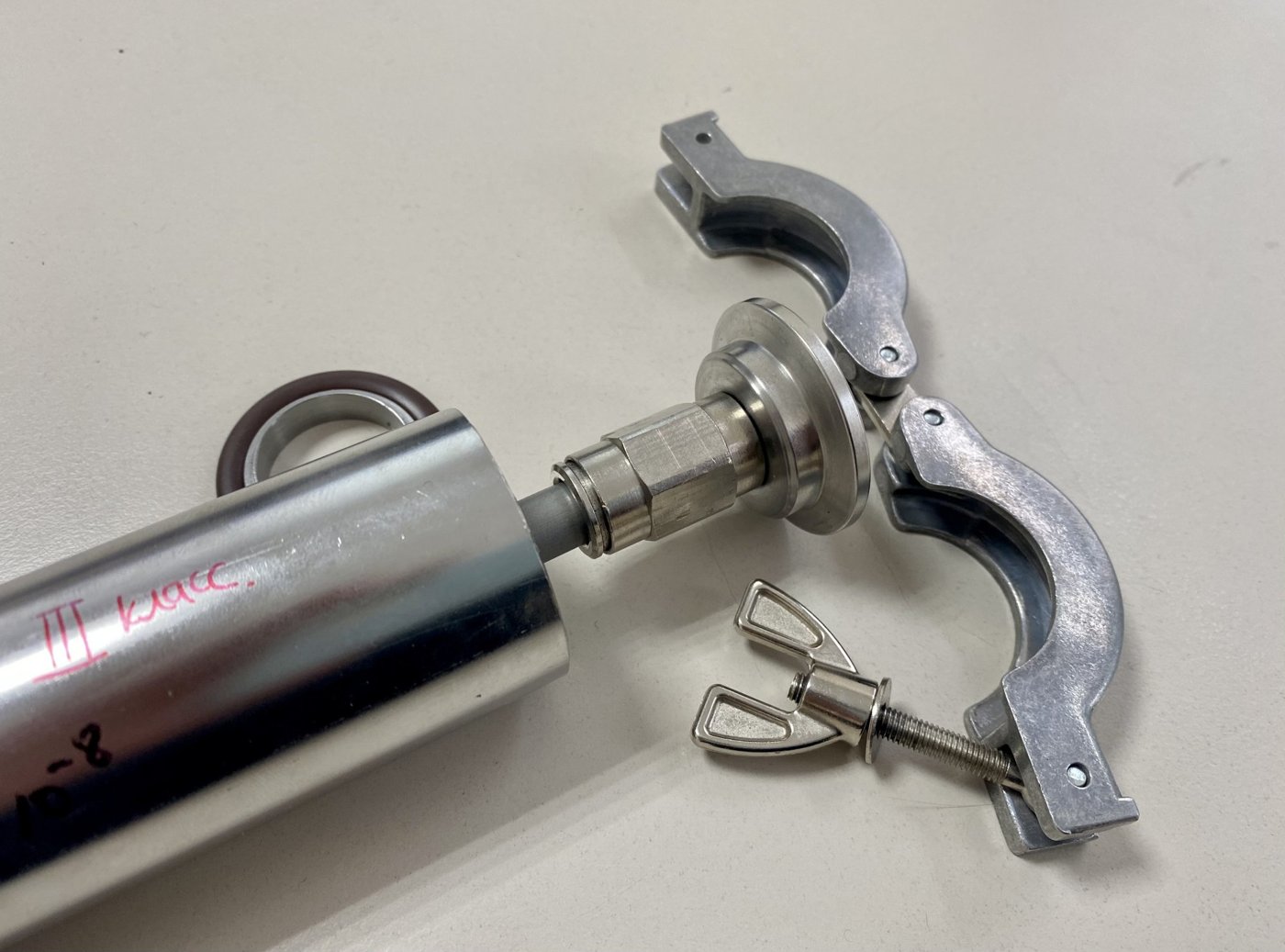

П-КФ25 — переходник для подключения эталонных гелиевых течей Гелит-1 и Гелит-2 к течеискателям и испытательным стендам через стандартный вакуумный фланец KF-25 (NW25). Позволяет корректно калибровать по внешней поверенной мере потока любые современные приборы, в том числе зарубежные.

Зачем нужен внешний переходник

Встроенная в течеискатель контрольная течь нагревается вместе с прибором, и её поток смещается относительно паспортного значения. Внешняя мера потока, подключённая через П-КФ25, остаётся при температуре помещения — калибровка получается метрологически корректной. Кроме того, одна внешняя течь обслуживает весь парк приборов предприятия.

Конструкция

• корпус и фланец из нержавеющей стали;
• цанговое уплотнение под присоединительную трубку течи Ø10 мм;
• стандартный фланец KF-25 — совместимость с типовой вакуумной арматурой;
• каждое изделие проходит контроль герметичности на гелиевом масс-спектрометрическом течеискателе методом обдува;
• по запросу изготавливается в нестандартных размерах под конкретную вакуумную систему.

Применение

Переходник используется при периодической проверке чувствительности течеискателей, при аттестации стендов и при калибровке приборов по внешней течи. Совместно с клапаном отсечки К-КФ25 образует законченный калибровочный узел с управляемой подачей эталонного потока. Совместимые меры потока: Гелит-1 и Гелит-2.

Характеристики приведены по первичным документам (описание типа СИ, методика поверки, данные изготовителя). Дата проверки данных: 2026-07-03.
