Поверка гелиевых течей: документы, сроки и ошибки
Документ на течь должен относиться к конкретному экземпляру, а не только к типу изделия.
Контекст задачи
Эта статья разбирает паспорт, свидетельство, межповерочный интервал и применение документов в протоколе. В промышленном контроле герметичности ошибка выбора эталонной течи приводит не только к неточному показанию, но и к неверному решению о годности изделия. Поэтому каждое применение начинается с трёх вопросов: какой поток считается предельным, каким методом ведётся контроль и какая часть системы должна быть проверена.
Инженерная задача
Документ на течь должен относиться к конкретному экземпляру, а не только к типу изделия. Эталонная гелиевая течь в этой задаче является не декоративной принадлежностью к течеискателю, а рабочей мерой потока. Она задаёт известный поток гелия, по которому оператор проверяет чувствительность, стабильность показаний и пригодность всей измерительной цепочки. В официальных протоколах важно разделять три уровня данных: типовые характеристики серии, фактическое паспортное значение конкретной течи и условия, при которых выполнялась поверка или калибровка.
Как применять

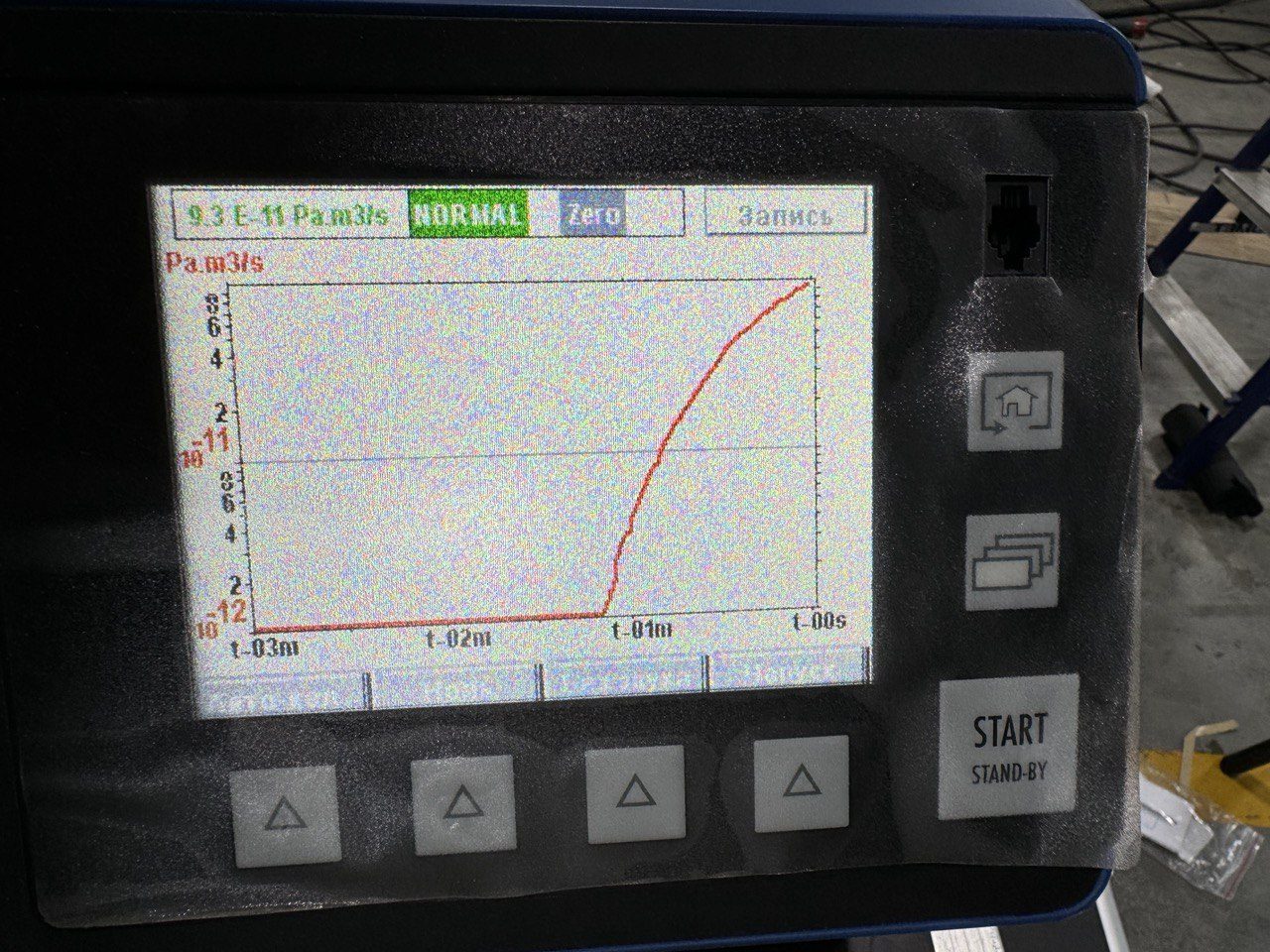

Перед проверкой фиксируют модель течи, заводской номер, паспортный поток, температуру меры и схему подключения. Затем измеряют фон, открывают поток и ждут установившегося сигнала. Для вакуумного метода критична герметичность соединений и объём входной линии; для щупового метода — расстояние до источника, расход через щуп и скорость перемещения. В спорных случаях используют внешний эталон рядом с проверяемым узлом и повторяют измерение после стабилизации температуры.
Что нельзя упрощать
Нельзя подменять паспортное значение номинальным диапазоном, игнорировать температурную поправку и переносить результат внутренней калибровки прибора на всю испытательную установку. Если течь подключена через адаптер, клапан, длинный трубопровод или камеру, проверяется уже не только анализатор, но и вся газовая динамика тракта.
Документы и прослеживаемость
Для производственного контроля нужны паспорт, свидетельство о поверке или сертификат калибровки, а также запись в журнале применения. В документах указывают фактический поток, единицы, температуру, дату проверки и использованную схему. Для Гелит-1 и Гелит-2 базовая привязка идёт к Госреестру 78607-20; изготовитель/заявитель: Саранский филиал АО «НИИ технической физики и автоматизации», Саранск, Россия.
Практическая проверка
Хорошая процедура начинается с вопроса: какой браковочный предел должен быть подтверждён? После этого выбирают поток течи так, чтобы он попадал в рабочий диапазон течеискателя и был сопоставим с нормой герметичности. Слишком большая течь перегружает шкалу и маскирует фон, слишком малая не отделяется от шума и делает проверку нестабильной.
Внутренние ссылки
Подбор под задачу
Для закупки недостаточно указать только «Гелит-1» или «Гелит-2». Нужны браковочный предел, метод контроля, модель течеискателя, схема подключения, требуемые документы и рабочая температура. LeakLab помогает сопоставить паспортное значение течи с реальным диапазоном измерения, подобрать переходник KF и заранее отметить ограничения применения.
CTA: отправьте норму герметичности, метод испытания и тип присоединения — подберём эталонную гелиевую течь и схему подключения без обещаний по наличию до проверки склада и документов.
FAQ
Можно ли использовать встроенную течь течеискателя вместо внешней?
Для проверки самого прибора — иногда да. Для проверки входной линии, переходников, камеры, щупа и времени отклика нужна внешняя поверенная или калиброванная внешняя течь.
Почему паспортное значение отличается от номинального?
Паспорт фиксирует фактический поток конкретной течи при условиях поверки. Номинальное обозначение удобно для выбора, но в протоколах используют паспортное значение.
Нужно ли учитывать температуру?
Да. Для диффузионных гелиевых течей поток заметно зависит от температуры; при отклонении от температуры поверки применяют поправку или фиксируют условия измерения.
Гелит-1 и Гелит-2 относятся к типу «Меры потока (течи гелиевые)»; утверждение типа действует до 29.06.2030. Межповерочный интервал: 1 год для Гелит-1 и 2 года для Гелит-2. Методика поверки: МП 231-0074-2019.
