Аршин и поверка Гелит-1/Гелит-2: что проверять перед применением
Зачем нужна проверка по документам
Для гелиевой течи важно не только название модели. В работе с течеискателем используют фактический поток конкретного экземпляра, дату поверки, единицы измерения, температуру, схему подключения и состояние самой измерительной линии. Поэтому запись в Госреестре и сведения о поверке нужно читать вместе с паспортом и протоколом применения.
Гелит-1 и Гелит-2 относятся к записи ГРСИ 78607-20. Это помогает быстро подтвердить тип средства измерений, но не говорит, что любой экземпляр автоматически пригоден для текущей задачи. Пригодность подтверждается документами на конкретную течь и сопоставлением ее потока с нормой герметичности.
Короткий порядок проверки
| Шаг | Что сверить | Зачем это нужно |
| 1 | Наименование и модификацию: Гелит-1 или Гелит-2 | Исключает путаницу диапазонов потоков |
| 2 | Номер ГРСИ 78607-20 | Подтверждает связь с утвержденным типом |
| 3 | Заводской номер | Связывает паспорт, поверку и реальное изделие |
| 4 | Паспортный поток и единицы | В протоколе нужен фактический поток, а не только название модели |
| 5 | Дату поверки и межповерочный интервал | Гелит-1 проверяют чаще, чем Гелит-2 |
| 6 | Температуру, при которой задан поток | Диффузионная течь чувствительна к температуре |
| 7 | Тип присоединения и адаптер | Лишний объем и подсос меняют время отклика |
Если один из пунктов не совпадает, лучше остановить ввод в эксплуатацию и уточнить документы. Самая частая ошибка — брать поток из типового диапазона, хотя для настройки течеискателя нужен поток конкретного экземпляра.
Что означает межповерочный интервал
Для Гелит-1 межповерочный интервал составляет 1 год. Для Гелит-2 — 2 года. Это различие важно для участка контроля: две похожие внешне течи могут иметь разный график поверки. В журнале средств контроля лучше хранить дату следующей поверки рядом с заводским номером и паспортным потоком.
Если течь используется только как учебная или демонстрационная, требования могут быть мягче. Если она участвует в приемке изделий, настройке браковочного предела или подтверждении чувствительности течеискателя, статус поверки нужно проверять до работы, а не после спорного результата.
Как читать поток в документах
Поток для Гелит-1 и Гелит-2 задается в единицах Па·м³/с. В технических заданиях и старых протоколах иногда встречаются мбар·л/с, атм·см³/с или см³/мин при нормальных условиях. Перед сравнением все значения приводят к одной системе единиц.
Для практики достаточно держать правило: паспортное значение конкретной течи важнее диапазона модели. Диапазон помогает выбрать серию, а паспортное значение используют для расчета, настройки прибора и записи результата.

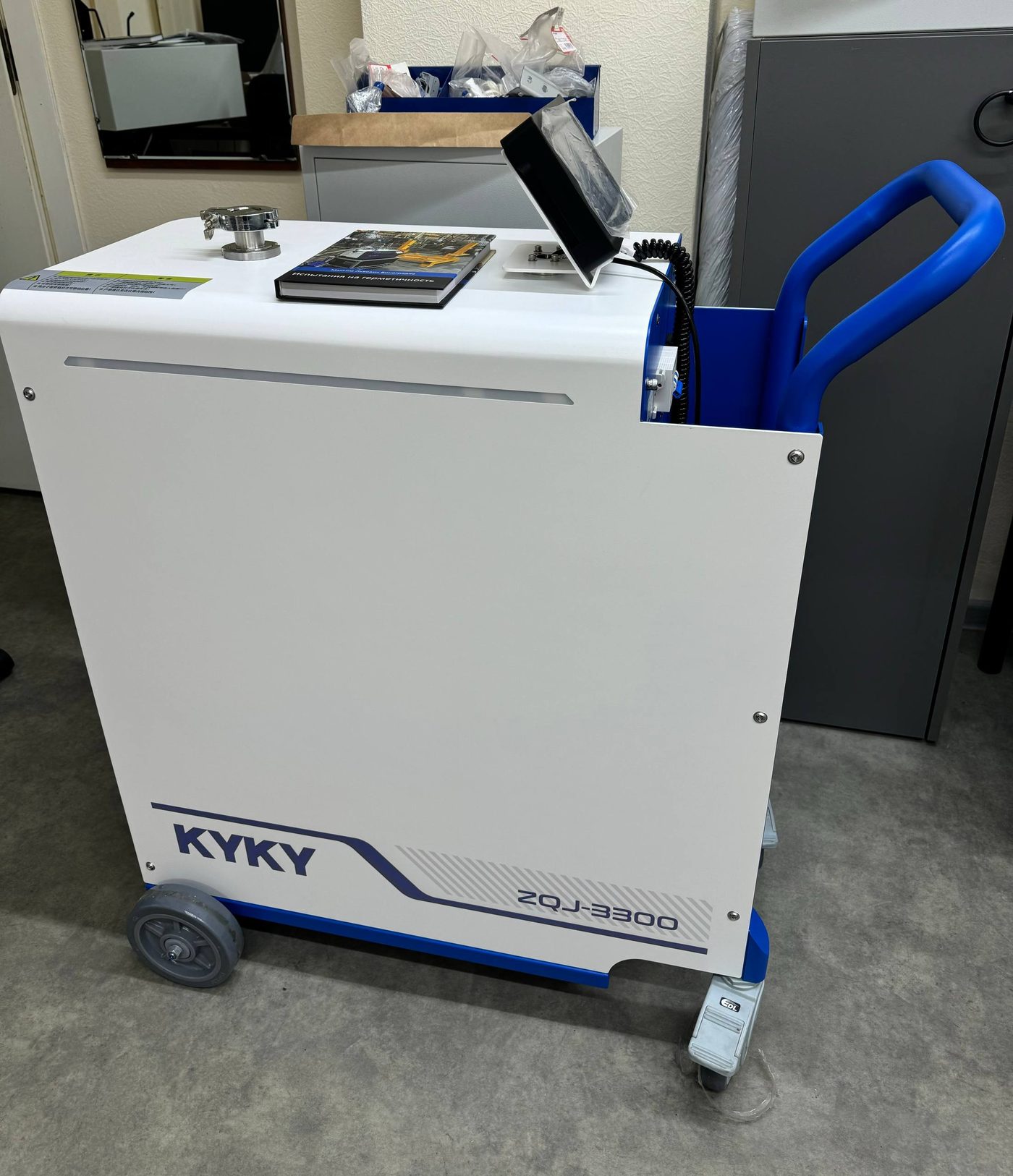

Что проверить на стенде
Перед измерением фиксируют фон течеискателя, подключают течь через штатный адаптер и ждут устойчивого сигнала. Если сигнал не совпадает с ожидаемым, сначала проверяют не саму течь, а простые причины: неплотность адаптера, загрязнение входа, неподходящий режим течеискателя, большой объем линии, остаточный гелий после предыдущей проверки.
Для щупового метода дополнительно важны расстояние до источника, скорость перемещения щупа и вентиляция зоны контроля. Для вакуумного метода важны объем камеры, проводимость линии и время выхода на устойчивый сигнал.
Как оформить запись в протоколе
Минимальная запись должна включать:
- модель и заводской номер течи;
- номер ГРСИ 78607-20;
- паспортный поток и единицы измерения;
- дату поверки или сведения о документе;
- температуру при проверке;
- схему подключения и тип адаптера;
- модель течеискателя и режим измерения;
- фон до подачи контрольного потока;
- установившийся сигнал после подключения.
Такой протокол проще защищать при повторной проверке, потому что он отделяет свойства течи от состояния течеискателя и испытательной оснастки.
