Методы калибровки течей: PΔV, накопление и сравнение

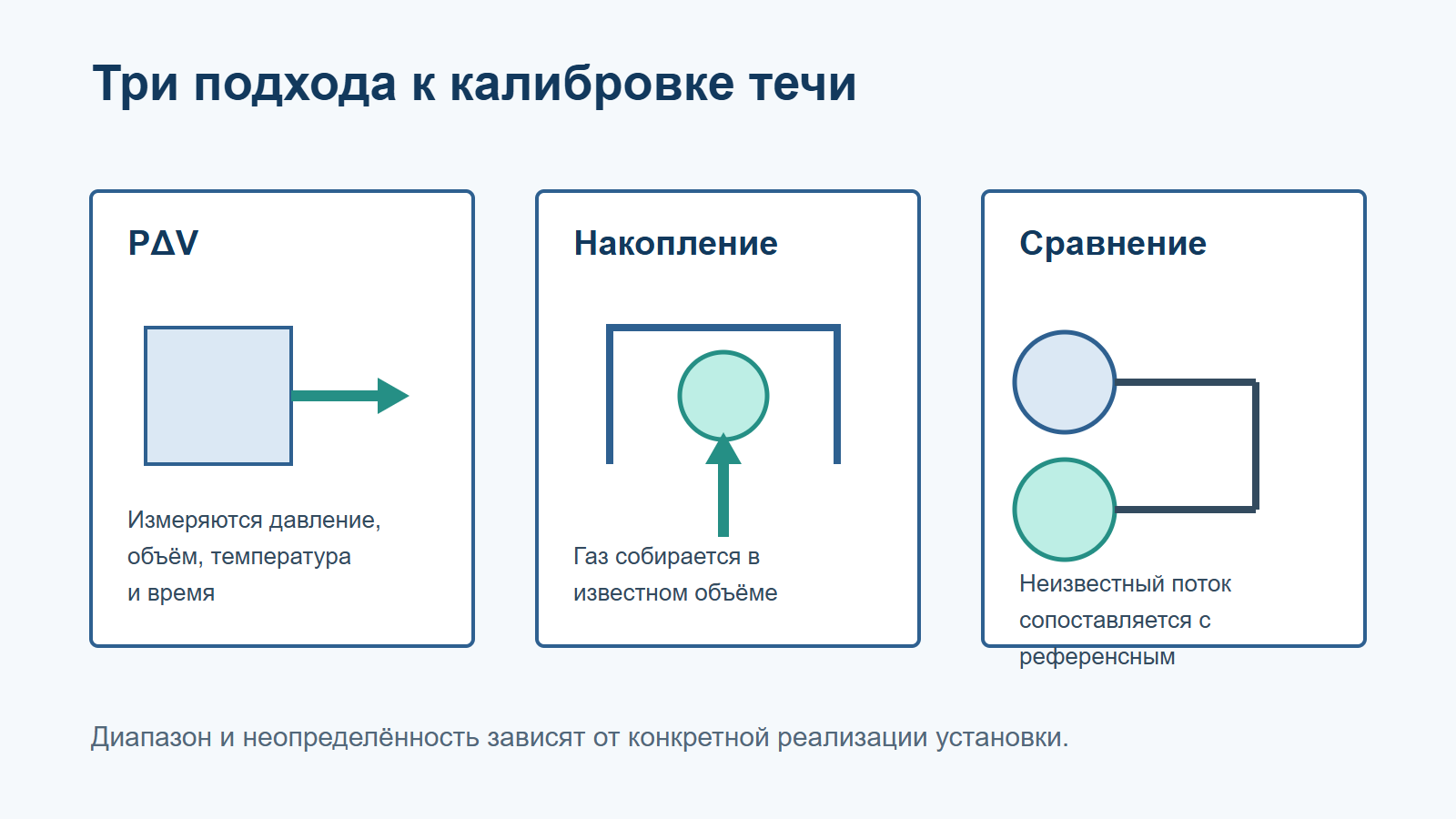

Калибровка течи должна связать поток газа с измеряемыми величинами: давлением, объёмом, температурой, временем или известным референсным потоком. На практике один метод не перекрывает весь диапазон. Выбор определяется величиной потока, временем накопления, чувствительностью измерения давления и требуемой неопределённостью.

Метод PΔV

Количество газа определяют по изменению произведения давления и объёма за известное время. Для корректного результата требуется знать эффективный объём, измерять температуру газа и учитывать изменение давления во всех соединённых полостях. Метод удобен для сравнительно больших потоков, когда изменение давления хорошо различимо на фоне дрейфа датчика.

В публикации Sandia 1982 года конкретная реализация PΔV применялась в диапазоне 10⁻³…10⁻⁵ атм·см³/с с максимальной неопределённостью 5 %. Это характеристика описанной установки, а не универсальная граница метода.

Накопление и сброс

Газ от течи собирают в известном объёме. После заданного времени накопленное количество измеряют непосредственно или переводят в диапазон чувствительности датчика. Метод позволяет работать с меньшими потоками, но требует длительного ожидания, низкого фонового газовыделения и точного знания начального состояния камеры.

В той же работе метод накопления и сброса охватывал 10⁻⁴…10⁻¹⁰ атм·см³/с, а заявленная неопределённость менялась от 5 до 20 %. При уменьшении потока вклад фона, сорбции и утечек арматуры становится всё заметнее.

Сравнение с референсной течью

Неизвестную и калиброванную течи поочерёдно подключают к одному измерительному тракту. После вычитания фона отношение устойчивых сигналов связывают с известным потоком. Такой подход уменьшает требования к абсолютной чувствительности масс-спектрометра, но не устраняет нелинейность, дрейф и различие времени отклика.

Сигналы полезно выбирать близкими. Если потоки различаются на несколько декад, результат сильнее зависит от линейности детектора и переключения диапазонов. В исторической реализации Sandia сравнение применялось для 10⁻⁵…10⁻⁸ атм·см³/с с максимальной неопределённостью 10 %.

Как выбрать метод

1. Определить ожидаемый поток и допустимое время измерения.
2. Оценить изменение давления или накопленного количества относительно фона.
3. Проверить диапазон и линейность датчиков.
4. Составить бюджет неопределённости до начала серии измерений.
5. Подтвердить результат другим методом или референсной течью, если это возможно.

Не переносите диапазоны механически. Пределы конкретной установки определяются объёмом, датчиками, температурной стабильностью, газовыделением и временем измерения.

Подробная последовательность приведена в руководстве по калибровке эталонных гелиевых течей, а правила чтения бюджета — на странице о неопределённости.

Источники: Iverson и Hartley, DOI 10.1116/1.571658; Berg и соавторы, DOI 10.6028/jres.109.031; NIST SP 250-38.
