Диффузионная и капиллярная гелиевая течь: что важно для выбора

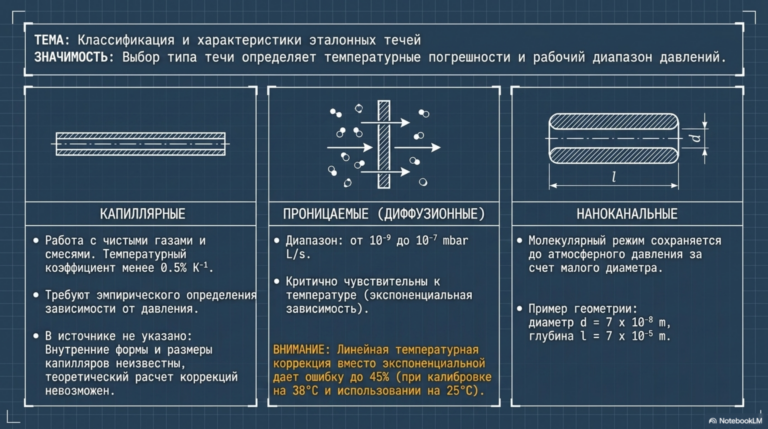

Два физических подхода

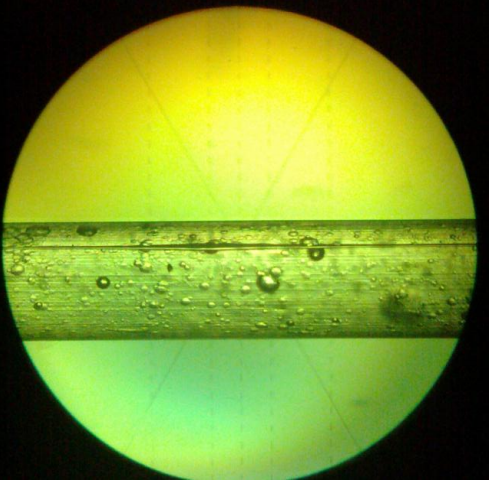

Диффузионная течь формирует поток за счет прохождения гелия через проницаемый элемент. Капиллярная течь задает поток геометрией канала и перепадом давления. В обоих случаях важны температура, давление, чистота соединений и документ, в котором указан фактический поток.
Где возникает ошибка выбора
Пользователь иногда сравнивает только номинальный диапазон, например 10^-8 мбар·л/с. Этого недостаточно. Надо понять режим течения, газ, давление до и после элемента, требуемую стабильность, способ подключения и то, как быстро сигнал должен появиться на течеискателе.
Практический вывод
Для Гелит-1 и Гелит-2 ключевым является воспроизводимый поток гелия при заданной температуре и корректная температурная поправка. Для импортного аналога смотрят не только величину потока, но и конструкцию, условия калибровки, документ и применимость к вакуумному или щуповому методу.
Связанные материалы
Источники для инженерной проверки
- US5663487A: https://patents.google.com/patent/US5663487A/en
- NIST permeation leak standards: https://www.nist.gov/publications/commercial-helium-permeation-leak-standards-their-properties-and-reliability
- Quality Magazine overview: https://www.qualitymag.com/articles/83714-leak-standards-test-accuracy
