Закрытый клапан проницаемой течи: восстановление потока

От

В проницаемой гелиевой течи рабочий поток создаётся диффузией гелия через стеклянный элемент. Когда выходной клапан закрывают, газ на вакуумной стороне элемента накапливается, а установившийся градиент концентрации нарушается. Поэтому сразу после открытия клапана показание может не соответствовать равновесному потоку.

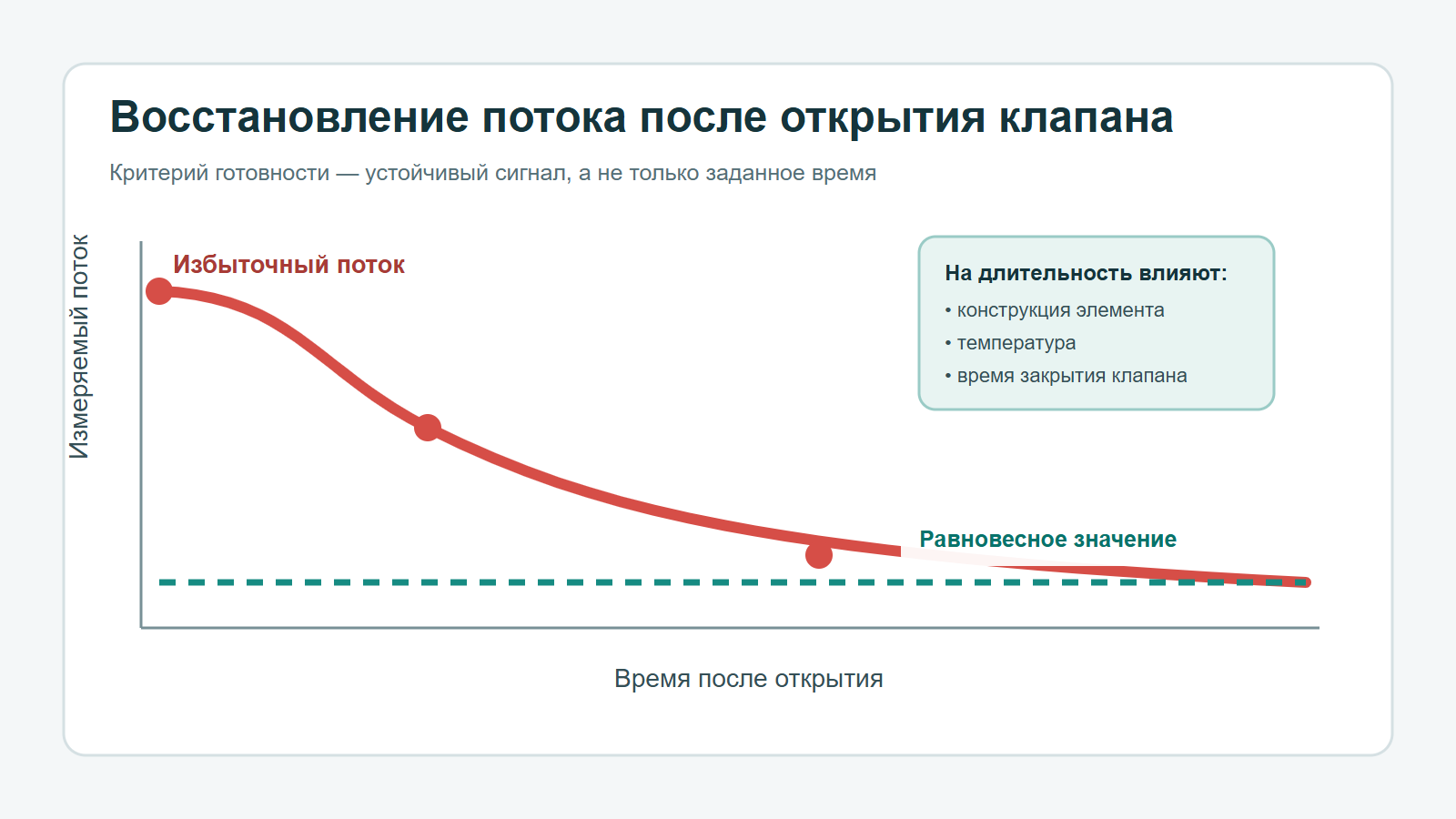

Восстановление равновесного потока проницаемой гелиевой течи после открытия клапана
После открытия клапана избыточный поток уменьшается к равновесному значению; длительность перехода зависит от конструкции и истории хранения.

Что происходит при закрытом выходе

Гелий продолжает проходить из резервуара в стеклянный элемент, но не удаляется вакуумной системой. Концентрация на выходной стороне увеличивается. После подключения к вакууму накопленный гелий удаляется, а профиль концентрации в стекле перестраивается заново.

Сколько длится восстановление

Универсального времени нет. В исследовании Hyland и соавторов конкретная течь после двух недель хранения с закрытым клапаном через 2 часа показывала поток примерно на 30 % выше равновесного, а возвращение в пределы 2 % заняло около 12 часов. Рекомендации AVS предупреждают, что для других конструкций равновесие может восстанавливаться несколько дней.

Это не норматив для всех течей. Значения 2, 12 или 24 часа относятся к описанным условиям и практическим рекомендациям. Критерием готовности должен быть устойчивый сигнал, а не только прошедшее время.

Как проверить готовность к измерению

  1. Подключить течь к чистому вакуумному тракту и открыть её в штатном положении.
  2. Записать температуру корпуса рядом с проницаемым элементом.
  3. Наблюдать сигнал через одинаковые интервалы времени.
  4. Не начинать калибровку, пока направленный дрейф не станет мал по сравнению с требуемой неопределённостью.
  5. Зафиксировать продолжительность выдержки и историю закрытия клапана в журнале.

Хранение и повторное включение

Для течей, конструкция которых это допускает, рекомендации AVS предлагают хранение с открытым выходным клапаном. Если клапан был закрыт, нужно предусмотреть достаточную выдержку после подключения к вакууму. Изменение температуры также требует отдельного времени на тепловое равновесие, обычно порядка часов для исследованных стеклянных элементов.

Температурную поправку рассчитывают отдельно по данным конкретной течи: см. руководство по температурной зависимости. Общие правила обращения приведены на странице эксплуатации и хранения.

Источники: Ehrlich и Basford, DOI 10.1116/1.578137; Hyland и соавторы, DOI 10.1116/1.573922.
